Электрохимический сенсор аммиака NH3/MR-100

Электрохимический сенсор аммиака Membrapor
Электрохимический датчик аммиака Membrapor

  Электрохимический сенсор аммиака NH3/MR-100 имеет трех- электродную компоновку. Применяется в следующих наших приборах: стационарных Астра-СВ и Астра-С; переносных Комета-М и Астра-В; в датчиках аммиака системы контроля загазованности А-8М.

  За все время использования зарекомендовал себя, как надежный сенсор с очень высокой повторяемостью параметров у разных сенсоров из разных партий. Полностью соответствует заявленным характеристикам.

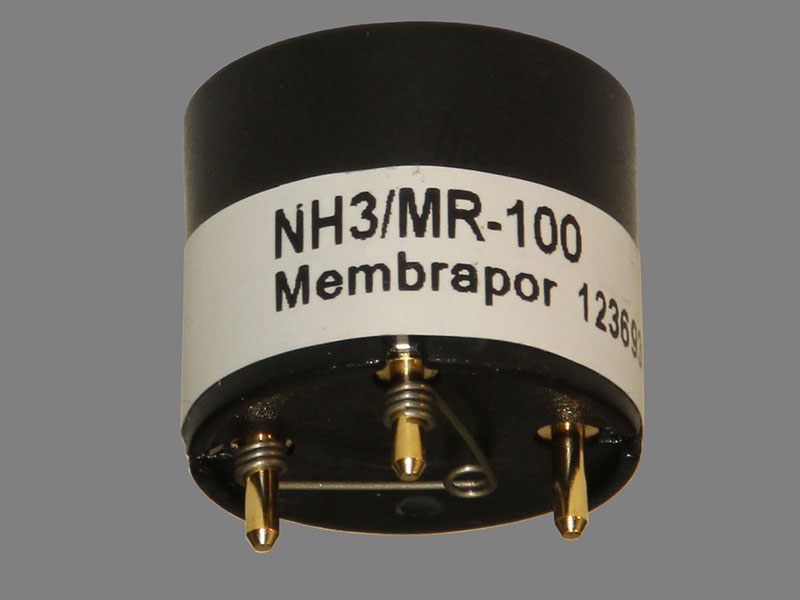

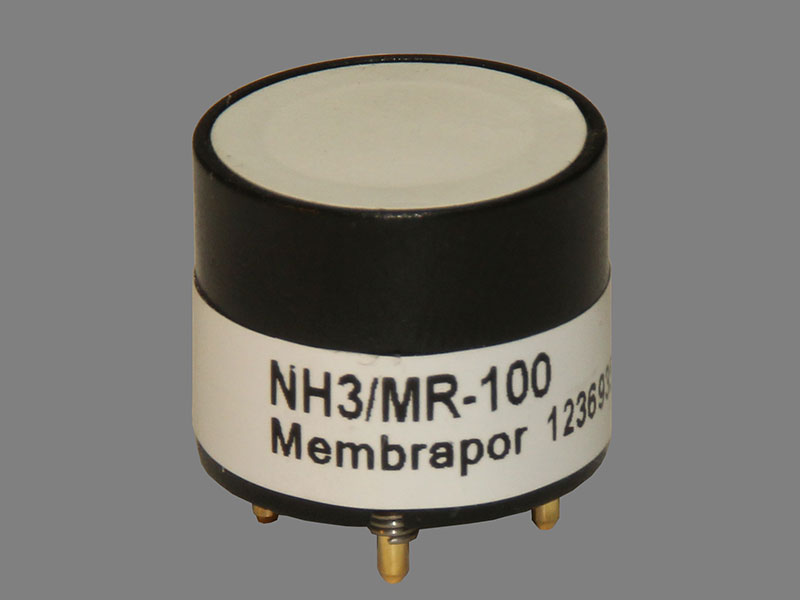

  Корпус сенсора выполнен в стандартизованном корпусе миниатюрного размера: высотой 17 мм., диаметром 20 мм. Сенсор имеет три вывода: первый S - sense или W - worker измерительный вывод; второй С - counter сравнительный выход; третий R - reference вспомогательный вывод.

  Основные технические характеристики сенсора NH3/MR-100:

  • Диапазон измерения 0 – 100 ppm
  • Максимальная измеряемая концентрация 200 ppm
  • Среднее время наработки на отказ 24 месяца
  • Выходной сигнал 110 ± 30 nA/ppm
  • Разрешение 1 ppm
  • Температурный диапазон - 10 °C до 40 °C
  • Рабочий диапазон давления Нормальное ± 10%
  • Коэффициент влияния давления Нет данных
  • Время отклика T90 < 40 сек.
  • Рабочий диапазон влажности 15 % до 90 % без конденсации
  • Шум нуля 0 ppm ± 3 ppm
  • Максимальный дрейф нуля (+20°C до +40°C) - 8 ppm
  • Временной дрейф сигнала < 5% за 6 месяцев
  • Рекомендуемая нагрузка10 Ом
  • Напряжение питания Не требуется
  • Стабильность сигнала < 3 % значения
  • Линейность < 5 % полной шкалы
  • Влияние влажности < 4 ppm
  • Масса ~ 5.4 г.
  • Время хранения в контейнере 6 месяцев
  • Рекомендуемая температура хранения - 5 °C – 20 °C
  • Гарантия производителя 12 месяцев с даты отгрузки

Информация для справки 100 ppm соответствует при нормальных условиях 71 мг/м3

  Таблица 1. Перекрестная чувствительность с другими газами

Подаваемый газ Концентрация Сигнал
Угарный газ СО 300 ppm 0 ppm
Водород H2 200 ppm 0 ppm
Диоксид серы SO2 20 ppm -7 ppm
Сероводород H2S 20 ppm 7 ppm
Оксид азота NO 20 ppm -1 ppm
Диоксид азота NO2 20 ppm -55 ppm
Углекислый газ CO2 2 % 0 ppm
Моносилан SiH4 10 ppm 0 ppm
Хлор Cl2 10 ppm 0 ppm
