Пульт контроля системы концентрации газов А-1 исп. 012

Пульт А-1 исп. 012

    Стационарный прибор, предназначен для индикации численного значения концентрации газа, обеспечения световой и звуковой сигнализации о превышении заданных пороговых уровней с возможностью автоматического включения внешних устройств через блок реле.

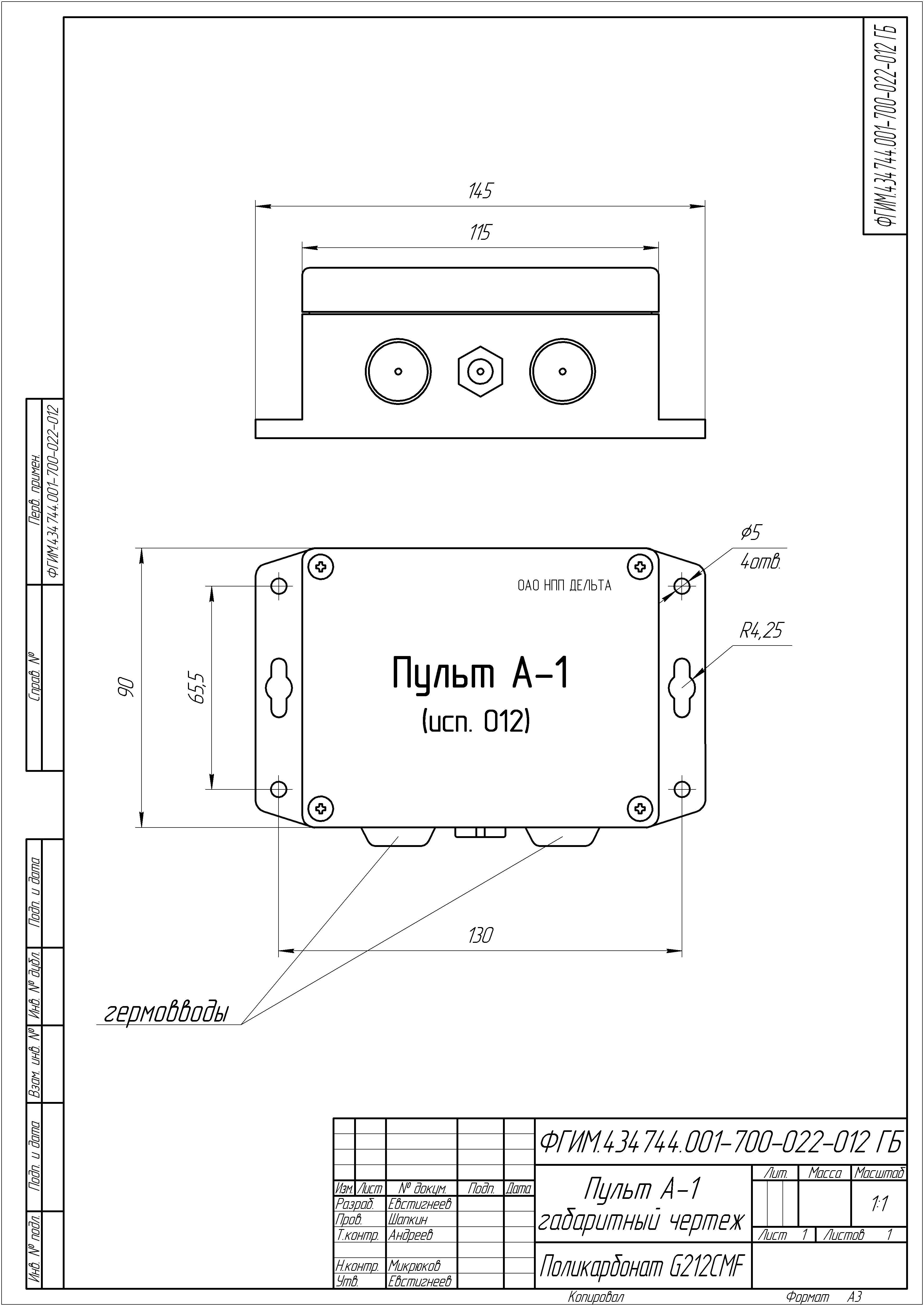

    Пульт выполнен в корпусе из поликарбоната с прозрачной крышкой. На корпусе пульта имеются вводы для кабеля электропитания, выходного сигнала и подключения датчика, фланцы с отверстиями для крепления. Внутри корпуса пульта размещены основная печатная плата и плата индикации и управления. Пульт имеет три выходных управляющих сигнала: Порог1, Порог2 и Неисправность. На основной печатной плате Порог1 имеет маркировку ALARM1, Порог2 – ALARM2, Неисправность – ALARM0. Нагрузка не более 100мА на каждый контакт. Питание пульта осуществляется от внешнего источника. Помимо цифровой индикации и дискретных выходов пульт имеет световую и звуковую сигнализацию, встроенный барьер искрозащиты. Соединение с выносным датчиком производится через вводы и клеммные колодки, расположенные на основной печатной плате пульта. Датчик (Газоанализатор ИГС-98 мод. Д исп. 009, исп. 010, исп. 014, исп. 021 мод. СВ исп. 011 и др.) подключается к пульту по аналоговому каналу (стандарт 4-20мА).
    По электробезопасности пульт соответствует III классу по ГОСТ 12.2.007.0-75.
    Степень защиты оболочки – IP54 по ГОСТ 14254-96.
    Пульты не являются источником опасных излучений и выделений вредных веществ, загрязняющих окружающую среду.
    Пульты не являются продукцией опасной в экологическом отношении и не требуют специальных способов утилизации после выработки установленного ресурса или срока службы.

Прикрепленный файлРазмер
Руководство по эксплуатации473.6 кб
