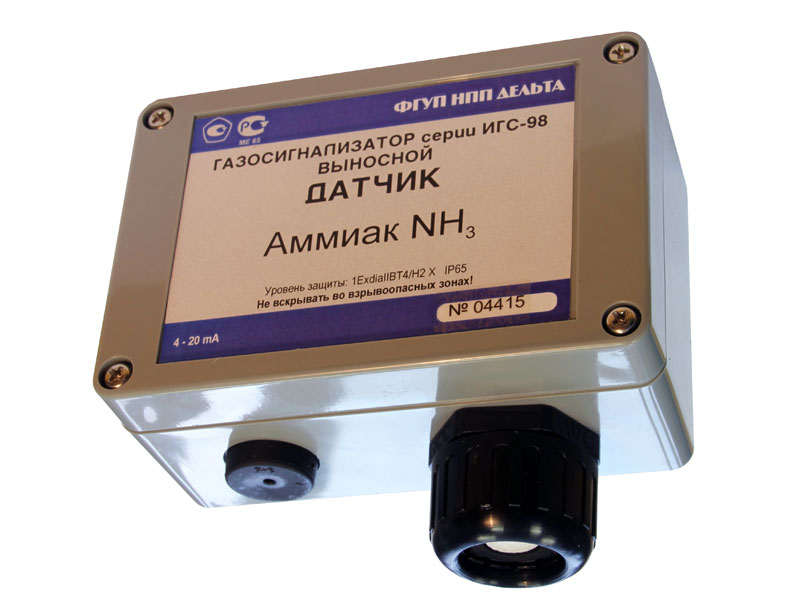

Датчик аммиака NH3 IP65

Датчик аммиака с выходом 4-20мА, двухпроводная схема подключения

Датчик аммиака предназначен для работы в составе системы контроля загазованности А-8М. Для связи пульта с датчиком используется надежный и стандартный интерфейс 4-20мА. Удаленность датчика от пульта до 1000 метров. Данный интерфейс является стандартным, поэтому возможно подключение данного датчика к пультам сторонних производителей. Переводные коэффициенты для перевода величины тока в концентрацию приведены в руководстве по эксплуатации на прибор.
  В настоящее время используются следующие сенсоры аммиака:

  • RS4-NH3-300 - производитель ООО Росен (Россия), диапазон измерения до 300 мг/м³;
  • NH3/MR-100 - производитель Membrapor (Switzerland), диапазон измерения до 100ppm;
  • NH3/MR-500 - производитель Membrapor (Switzerland), диапазон измерения до 500ppm;
  • NH3/MR-1000 - производитель Membrapor (Switzerland), диапазон измерения до 1000ppm;
Для справки, при нормальных условиях концентрация 100ppm аммиака соответствует массовой концентрации 71 мг/м3.

Высокие характеристики заложенные во все используемые сенсоры обеспечивают датчику аммиака NH3 IP65 высочайшие эксплуатационные характеристики. Диапазон измерения зависит от используемого сенсора, по умолчанию ставится сенсор с диапазоном измерения до 100ppm. По умолчанию два порога 20 мг/м3 и 60 мг/м3

  Расчет максимальной длины кабеля до пульта А8М
  Для расчета удаленности датчика от пульта необходимо знать следующее: максимальное сопротивление кабеля до датчика (в одну сторону) не должно превышать 250 Ом. Для примера, если использовать провод UTP5E (одну витую пару), сопротивление одной жилы которого составляет 98 Ом на километр, то получим максимальное расстояние до датчика в 2500 метров. А если использовать провод КММ-2-0,35 с сопротивлением жилы 57 Ом на километр, то максимально расстояние до датчика от центрального пульта составит 4300 метров.

  • Защита корпуса.
    Корпус датчика выполнен с классом пыле- влагозащиты IP65. Что означает класс защиты IP65? Цифра 6 индекса означает, что проникновение пыли предотвращено полностью. Цифра 5 индекса означает, что струя воды, выбрасываемая в любом направлении на оболочку, не оказывает вредного воздействия на изделие. Таким образом, класс защиты IP65 подразумевает пыленепроницаемый корпус датчика с защитой от направленной струи воды.
  • Условия эксплуатации датчика:
    -температура окружающей среды от минус 30 до плюс 50 градусов Цельсия;
    -относительная влажность воздуха от 30 до 95 процентов без конденсата;
    -атмосферное давление от 98 до 105 кПа.
  • Государственная поверка.
    Средства измерения подлежат периодической поверке государственной метрологической службой как измерительные приборы. Поверка проводится по утвержденной методике ФГИМ 413415.001МП. При поверке разрешается снимать датчики и проводить настройку и испытания в специализированной организации. Ознакомится с нашими услугами по осуществлению настройки приборов и предоставлению их в метрологические службы можно здесь.
