Аналитика

В данном разделе представлены материалы технического характера, позволяющие более подробно описать некоторые аспекты работы газоанализаторов. И аналитические материалы о используемых чувствительных элементах и ячейках.

Взрывозащищенные датчики физических величин.

Корпус датчика с взрывозащитой

Взрывозащищенные датчики используются во взрывоопасных зонах производственных предприятий и осуществляют функционирование в системах автоматического управления производственными и технологическими процессами. Используются в системах охранной и пожарной сигнализации, автоматического пожаротушения, системах оповещения о пожаре и аварии.
Взрывозащищенные датчики физических величин могут контролировать следующие параметры: температуру, давление, влажность, пространственное положение, силу и направление света, вес, концентрации токсичных, взрывоопасных или вредных газов. Датчики помогают при автоматизации технологических процессов производств, таких как: производств связанных с добычей, переработкой, хранением, транспортировкой нефти и газа, нефтепродуктов, легковоспламеняющихся жидкостей, других взрывоопасных компонентов.

Полиамид для изделий промышленного, антифрикционного назначения

Зонд с полиамидной спиральной трубкой

Полиамид - капролон применяется для изделий и деталей промышленного, антифрикционного назначения. Выпускается в следующих видах: стержней диаметром от 20 до 500 мм.; листов толщиной от 10 до 100 мм.; труб, втулок с внешним диаметром от 50 до 900 мм и заданным внутренним диаметром. Выпускается в следующих видах: капролон чистый, для деталей повышенной износостойкости и низкого трения; капролон с дисульфидом молибдена - повышенная твердость и широкий температурный диапазон. По способу получения экструзионный и литьевой.

Важность контроля за содержанием вредных веществ в воздухе

Прибор контроля углекислого газа

Контроль за содержанием в воздухе углекислого газа. Расчет производительности вентиляции и применение датчиков.

  Контроль за содержанием вредных для человека веществ в воздухе, как он происходит на рабочих местах. Практически весь контроль сводится к установке в помещениях вентиляции, которая при правильном расчете должна удалять все вредные вещества. Вот типичная формула по расчету производительности:

Для определения требуемой производительности необходимо рассчитать два значения воздухообмена:

Система контроля загазованности

Система контроля концентрации газов

  Современные системы контроля загазованности воздуха предназначены для контроля за содержанием в воздухе горючих, токсичных или вредных газов и выдачи световой и звуковой сигнализации в случаях возникновения в отслеживаемом помещении концентраций соответствующим условиям срабатывания сигнализации, а так же управлением внешним исполнительным устройством, в зависимости от необходимости включении или выключении. Например при превышении порога по угарному газу необходимо включить вентилятор или вытяжку, а при превышении порога по метану или пропану обесточить помещение.

  Для систем контроля загазованности основными параметрами функциональности можно отнести следующие характеристики:

Датчики метана

Термокаталитический сенсор метана

В последнее время все большее применение находят датчики метана в которых в качестве чувствительного элемента используется оптический сенсор, вместо традиционного термокаталитического. Одним из лидеров по производству таких датчиков метана является фирма Dynament UK.

Датчики углекислого газа

Нормализатор сигнала

  Углекислый газ ( диоксид углерода, двуокись углерода, угольный ангидрид) CO2 - бесцветный газ со слабо кисловатым вкусом. Концентрация углекислого газа в атмосфере Земли в среднем составляет 0,038 %. Углекислый газ относится к парниковым газам, он пропускает ультрафиолетовые лучи и лучи видимого спектра, но поглощает испускаемые Землей инфракрасные лучи. Для анализа концентрации углекислого газа используют газоанализаторы с сенсорами основанными на принципе инфракрасной спектроскопии.

Cтационарный газоанализатор угарного газа, выбор сенсора

Сенсор угарного газа

Угарный газ (окись углерода, монооксид углерода) - ядовитый газ без цвета и запаха. ПДК угарного газа 20 мг/м3. Для определения концентраций до 1000 ppm используются электрохимические сенсоры. Стационарные газоанализаторы предназначены для определения концентрации угарного газа в воздухе и сигнализации о превышении заданных порогов. В качестве чувствительного элемента в стационарных газоанализаторах используются электрохимические сенсоры угарного газа. Рассмотрим характеристики бюджетных сенсоров угарного газа Eco-Sure CO (2e) - (Великобритания) и 2ФС-9Л - Аналитхимавтоматика (Россия). Оба сенсора выполнены в одном форм факторе, но EcoSure двухэлектродный, тогда как 2ФС-9Л трехэлектродный.

Сравнение сенсоров формальдегида

Сенсор формальдегида

   Формальдегид – бесцветный газ, отличающийся резким запахом. Формальдегид присутствует в окружающей среде повсеместно, является важным химическим элементом, содержащимся практически во всех формах жизни, включая человека. Обладает высокой токсичностью, негативно воздействует на репродуктивные органы, дыхательные пути, глаза, кожный покров. Оказывает вредное воздействие на центральную нервную систему. ПДК в воздухе рабочей зоны 0,500 мг/м3., что соответствует 0,405 ppm.

Температурные испытания газосигнализаторов серии ИГС-98

Датчик в камере
Температурная камера
Эксперимент с газоанализаторами ИГС-98

Испытывались три токовых датчика метана Марш-Д - №14140, №14141, №14142, соединяемые со стендом КС-ИГС.98 по трёхпроводной схеме ( общий провод, +24 В, токовый выход 4 – 20 мА). Датчики c с насадками на сенсор и подводящими ПГС силиконовыми трубками помещались в климатическую камеру объёмом 60 литров. Коммутационные провода по три от каждого датчика и две силиконовых трубок выводились через боковое отверстие в камере с последующей его герметизацией. Далее провода подсоединялись к клеммам вводного устройства компьютерного стенда КС-ИГС.98. На мониторе наблюдалась мнемосхема трёх датчиков с выводом один раз в час в течении 24 часов таблицы значений концентрации метана каждого датчика при температуре +65 С, изменяющихся во времени при последовательной через каждые 5 часов подаче метано-воздушной смеси от пяти ПГС. Температура +65 С в климатической камере достигала установившегося значения через 40 мин после включения установки

Испытания конденсаторной батареи на выделение водорода

Конденсаторная батарея – тип   БКДТ-30

Задача – определить газовыделение из конденсаторной батареи при ее работе, зарядке и разрядке.

Методика проведения измерения – с помощью газоанализатора проводился анализа газа из пространства внутри конденсаторной батареи. Газоанализатор соединялся гибкими шлангами с батарейным пространством и с помощью встроенного насоса газ циркулировал по замкнутой системе прибор – батарея. Запись проводилась прибором на встроенный носитель (SD карта.

Проверка работоспособности при низких температурах индивидуального газоанализатора

Баллоны ПГС

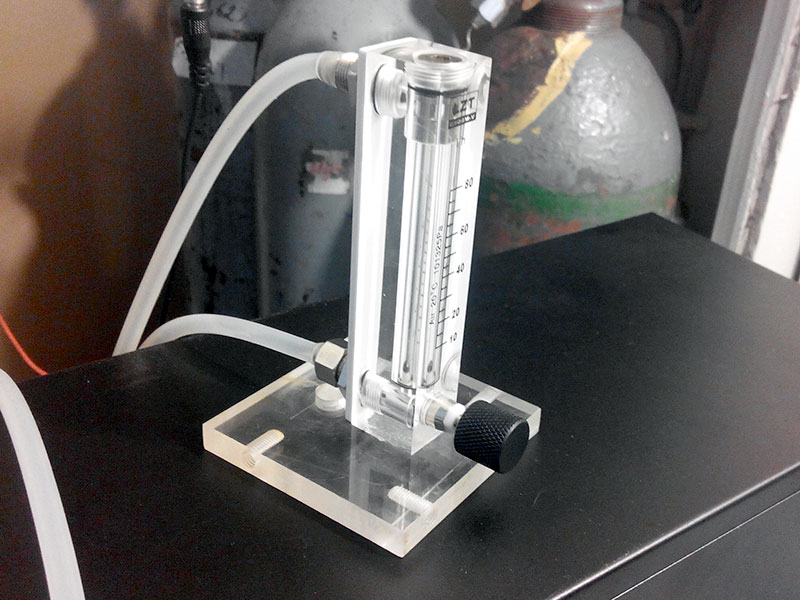

Ротаметр
Низкотемпературная камера

Воздействие низких температур на возможности работы газоанализатора. Цель теста: Подтвердить или опровергнуть возможность работы с прибором Бином-2В при экстремально низких температурах.

Концентрация кислорода в гелии, особенности измерения

График зависимости концентрации от времени в стандартных координатах
График зависимости концентрации от времени в логарифмических координатах
График зависимости концентрации от времени в стандартных координатах
График зависимости концентрации от времени в логарифмических координатах
Зависимость сенсора LuminOx
Зависимость сенсора LuminOx

Постановка задачи: При испытаниях барокамеры на которой установлены стационарные газосигнализаторы «Комета-М» с сенсорами кислорода (О2) и углерода диоксида (СО2) наблюдалось завышение показаний по кислороду (устное сообщения с испытаний катера).
Сообщение от потребителя следующее:
{Работа ведется по ПВС ВМФ-2002 часть 3. Проверка возможности создания в барокамере кислородно-азотно-гелиевой среды (п.п. 4.3.1.24.Программы).
Для создания в барокамере КАГС давление повышают воздухом, а затем гелием. Расчет избыточного давления газовой среды в отсеке для приготовления КАГС с необходимой концентрацией производится по формуле:
Р изб. возд. = Р абс. х К – 1,0 (кгс/см2);
где Р абс. = 11 – расчетное абсолютное давление в барокамере, кгс/см2;
К – коэффициент. К = 0,5 - при создании 10 % КАГС, К = 0,33 – при создании 7 % КАГС;
1 – атмосферное давление, кгс/см2.
Время приготовления КАГС должно составлять не более 30 мин.
Результаты проверки считаются положительными, если обеспечивается подача гелия в барокамеру и создание КАГС необходимого состава.
(По результатам расчета для создания в барокамере 7% КАГС, изначально подняли в ней давление воздухом до 23 метров (2,3 кгс/см2), далее до 100 метров (10 кгс/см2) поднимали давление гелием). «Комета-М» после подъёма давления до 100 м показал правильное значение 7,1 %, затем через 1-2 мин показания стали расти, и остановились около. 12,1-12,2%.
Аналогично - подъём давления от атмосферного в отсеке до 10 м. в. ст ГЕЛИЕМ даёт нам 10% смесь - показания через 1 мин "уехали" до 15%.}
________________________________________________________

Оптические газовые датчики

Оптический датчик метана MSH-P/HC/5/V/P/F Dynament, фото

  Оптические датчики – это устройства, которые измеряют изменение поглощения воздуха, связанное с появлениям в нём измеряемого компонента. Они состоят из источника излучения, приёмника излучения и фильтра, вырезающего из спектра излучения источника только информативный диапазон длин волн. Поскольку газы поглощают электромагнитное излучение...

Недостатки термокаталитических датчиков

Термокаталитический датчик ДТЭ 1-0, 15-3,0 А1, фото

  Термокаталитические датчики (Pellistors или Catalytic Beads), иногда применяется термин термохимические, были основной технологией для определения взрывоопасных газов в нефтегазовой и других отраслях. Однако термокаталитические датчики имеют ряд серьёзных недостатков:

Механизм газовой чувствительности резистивных полупроводниковых газовых сенсоров

Чувствительности резистивных полупроводниковых газовых сенсоров, график

  В резистивных сенсорах используется эффект изменения электропроводности полупроводникового материала происходящий при адсорбции на его поверхности молекул детектируемых газов. Использование полупроводникового оксида олова и других оксидов в качестве газочувствительного материала позволяет обеспечить...

Полупроводниковые датчики газа

За долгие годы применения полупроводниковые сенсоры для анализа воздуха зарекомендовали себя, как одни из самых надежных средств измерения состава воздуха. Полупроводниковые сенсоры применяются в самых простых и дешевых газосигнализаторах на угарный газ, метан, водород, аммиак, пропан и целый ряд других менее распространенных газов.

Датчики кислорода, температурные испытания

График зависимости показаний датчиков кислорода от температуры

Кислородные датчики предназначены для работы в составе газоанализаторов, которые расчитаны для работы в широком температурном диапазоне.
Датчики кислорода производят многие производители. Проблема выбора качественного и недорогого датчика стоит перед любым производителем.
Целью испытаний была проверка заявленных характеристик датчиков двух производителей...

Температурные испытания сенсоров MSH-P-CO2/NC/V/P/F 0-5% CO2

График зависимости показаний сенсора углекислого газа от температуры

Стабильность показаний прибора в разных климатических условиях является одним из важнейших показателей качественной работы прибора. Зависимость измеряемых концентраций газа от температуры не должна превышать заявленных производителем значений погрешности. С целью проверки характеристик температурной зависимости описанной в документации на сенсор оптический MSH-P-CO2/NC/V/P/F 0-5% CO2 производства фирмы Dynament Великобритания были проведены следующие испытания.
