Датчик газа, исполнение 023

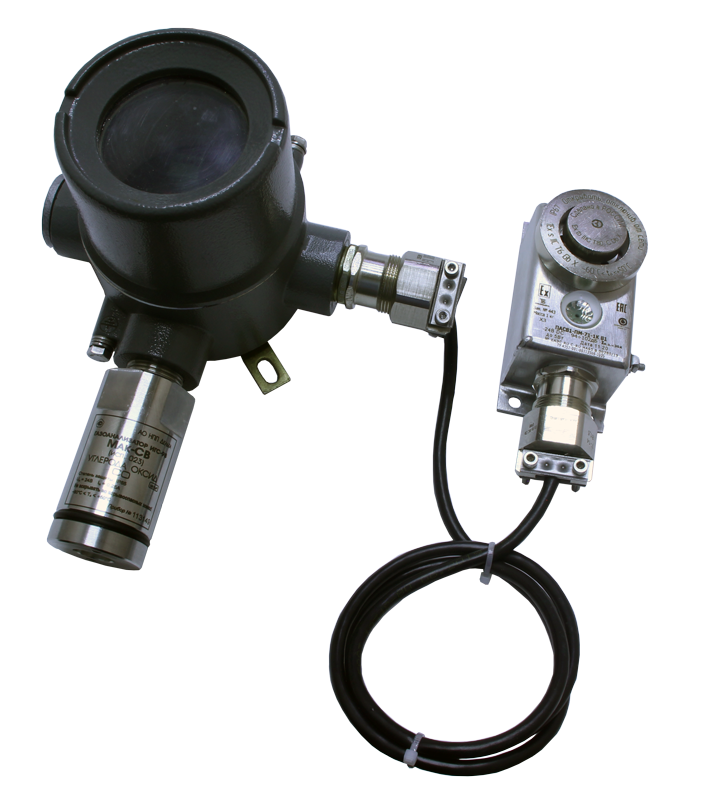

Датчик газа
Габаритный чертеж датчика газа

    Описание
  Конструктивно прибор выполнен в корпусе из стали, закрепленном в коммутационной коробке с прозрачной крышкой. На корпусе имеются фланцы для крепления на стену. Питание осуществляется от внешнего источника. Номинальное напряжение питания сигнализатора 24 вольта. Газоанализаторы имеют цифровую индикацию, токовый выход в стандарте 4 - 20 мА., цифровой выход RS485 (протокол MODBUS RTU), световую сигнализацию и три управляющих дискретных выхода. Подключение цепи питания,токового и цифрового выходов и управляющих сигналов осуществляется через герметичные кабельные вводы. Газоанализатор предназначен для измерения концентраций следующих газов: метан, пропан, пары углеводородов, метанол, спирт, формальдегид, монооксид углерода, углекислый газ, хлор, водород, сероводород, хлороводород, аммиак, оксид азота, диоксид азота, кислород, диоксид серы. Все настройки осуществляются по интерфейсу RS485. В любой момент можно изменить пороги срабатывания прибора, при необходимости изменить токовый коэффициент перевода сигнала в концентрацию. В случае некорректно проведенных изменений есть функция возврата к заводским настройкам.

    Комплект поставки

  1. Газоанализатор;
  2. Паспорт;
  3. Руководство по эксплуатации;
  4. Упаковка.

    Рекомендации по установке
  Располагать датчик необходимо так, чтобы осуществлять легкий доступ для ремонта и проверки работоспособности. При расположении средства измерения надо стремиться обеспечить минимальное время задержки при переносе газовых примесей воздушными потоками от источника до датчика, а значит необходимо учитывать особенности воздушных потоков в конкретном помещении. Наличие принудительной вентиляции или системы кондиционирования воздуха полностью меняют естественное направление потоков и, следовательно, места расположения датчиков. При постоянно работающей вытяжной вентиляции все воздушные потоки скоростью более 0.1 м/с направят воздух с примесями в место вытяжки по кратчайшему расстоянию от места утечки, независимо от плотности газа. Высота установки прибора зависит от физических свойств газов и характера работы персонала. Поскольку газы, более тяжёлые, чем воздух (например углекислый газ СО2, пропан, хлор и др.), будут скапливаться в нижней части помещения, то датчики устанавливают на высоте не более 1,5 метра от пола. Более лёгкие газы (например Н2, СН4 и др.) будут подниматься в верхнюю часть помещения и датчики надо ставить в верхней части помещения. Для газов, имеющих плотность близкую к воздуху (например СО), место расположения определяется особенностью движения воздуха в контролируемом объеме. Для контроля токсичных газов датчики располагают на уровне дыхания человека: для сидящего – 150 см, для идущего – 180 см.




Технические характеристики

Параметр

Характеристика

Сигнализация

Световая

Цифровое табло 4 цифры,

Звуковая

Отсутствует

Выходной сигнал

Токовый

4-20 мА

Цифровой

Modbus RTU

Дискретные выходы

Неисправность, порог 1, порог 2

Электрические характеристики

Напряжение питания (от устройства контроля или внешнего источника постоянного напряжения)

24 В – Номинальное                      Рабочее 10,5 – 24 В

Потребляемая мощность, не более

2,5 Ватт

Погрешность измерения

Относительная погрешность измерения (δ) по горючим и токсичным газам в нормальных условиях (н.у.), не более

 25%

Абсолютная погрешность измерения (Δ) по кислороду при н.у., не более

0,5 % об.

Дополнительная погрешность от внешних факторов

- температуры на каждые 100С, не более

0,2 δ

- от влажности на каждые 10%, не более

0,2 δ

Время установления показаний Т(0.9) при (н.у.), не более

80 с


Выпускаемые приборы

Прибор

Газ

Формула

Диапазон измерения

Агат-Д исп. 023

Азота диоксид

NO2

0 – 32 мг/м³

Агат-Д исп. 023

Азота оксид

NO

0 – 32 мг/м³

Астра-Д исп. 023

Аммиак

NH3

0 – 320 мг/м³

Бином-Д исп. 023

Пары жидких углеводородов

CxHy

0 – 1.6 %

Бриз-Д исп. 023

Этанол

C2H5OH

0 – 8 г/м³

Верба-Д исп. 023

Водород

H2

0 – 3.2%

Дукат-Д исп. 023

Углерода диоксид

СО2

0 – 5%

Клевер-Д исп. 023

Кислород

O2

0 – 32 %

Мак-Д исп. 023

Углерода оксид

CO

0 – 320 мг/м³

Мальва-Д исп. 023

Метанол

СН3ОН

0 – 32 мг/м³

Марш-Д исп. 023

Метан

CH4

0 – 3.2 %

Пион-Д исп. 023

Пропан

C3H8

0 – 1.6 %

Сапфир-Д исп. 023

Серы диоксид

SO2

0 – 32 мг/м³

Сирень-Д исп. 023

Сероводород

H2S

0 – 32 мг/м³

Флора-Д исп. 023

Формальдегид

H2CO

0 – 8 мг/м³

Хвощ-Д исп. 023

Водород хлористый

HCl

0 – 32 мг/м³

Хмель-Д исп. 023

Хлор

Cl2

0 – 32 мг/м³
