Датчик угарного газа Мак-Д Exd

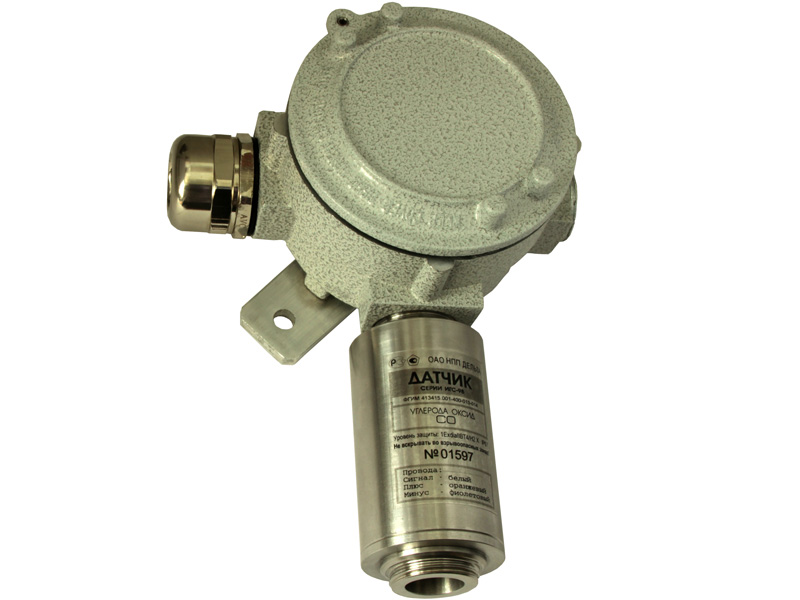

Мак-Д в коммутационном модуле КМ-002

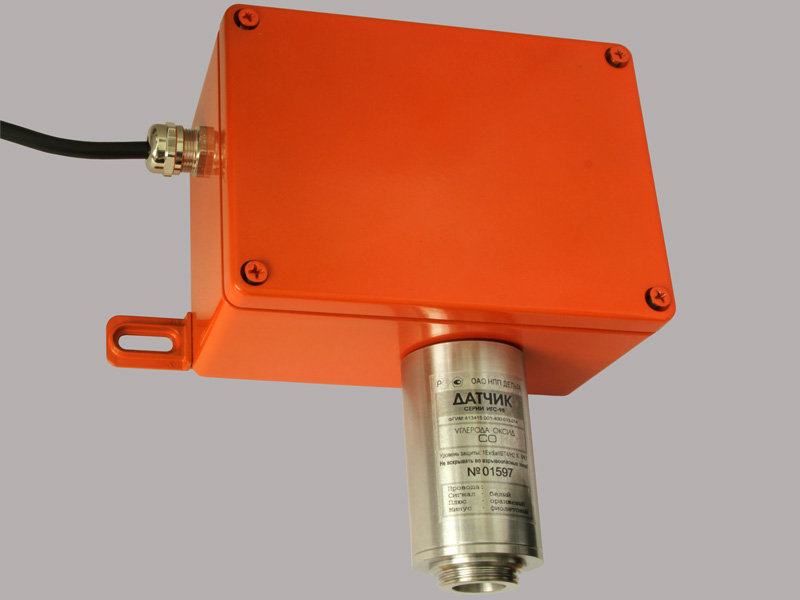

Датчик угарного газа плюс опции: коммутационный модуль КМ-006; кабельный ввод.

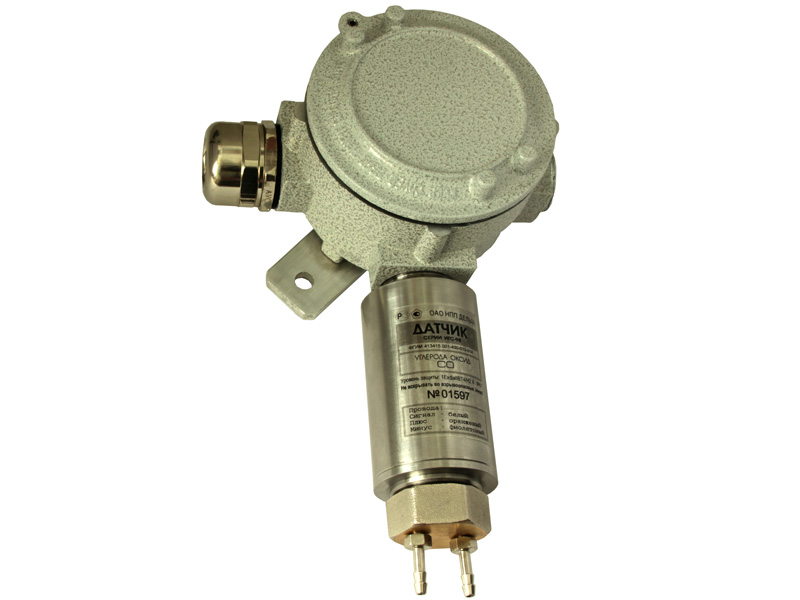

Датчик угарного газа плюс опции: коммутационный модуль КМ-006; кабельный ввод; камера для подачи газа.

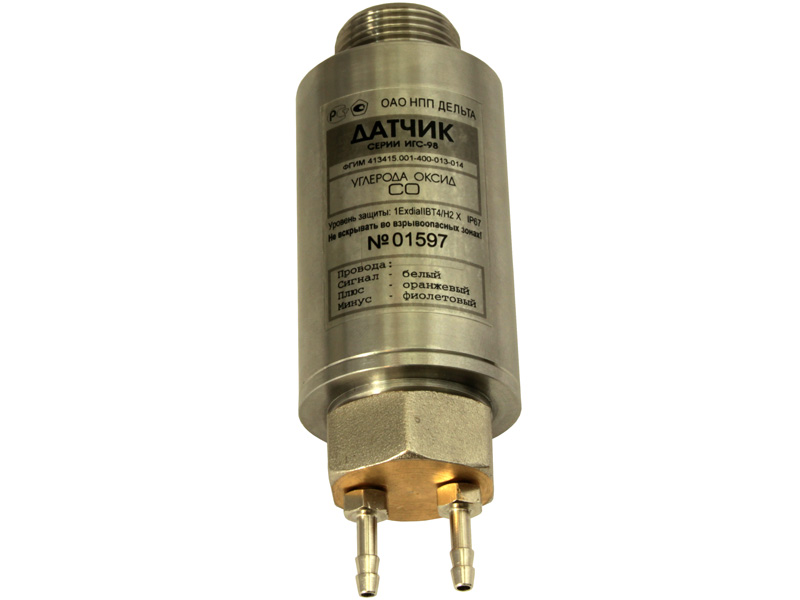

Датчик угарного газа плюс опции: камера для подачи газовой смеси.
Датчик Мак-Д без опций

  Взрывозащищенный датчик газа Мак-Д, диапазон измерения углерода диоксида 0 - 320 мг/м3.
    Назначение
  Взрывозащищенный датчик углерода диоксида предназначен для работы во взрывоопасных зонах помещений и наружных установках согласно маркировке взрывозащиты 1ExibdIICT4Gb и нормативным документам регламентирующим применение оборудования во взрывоопасных зонах. Уровень взрывозащищенности датчика 1. Категория взрывоопасности смеси II. Для определения концентрации углерода диоксида используется электрохимический метод измерения концентрации газа. В датчике могут использоваться следующие сенсоры: Eco-Sure(2e) сенсор ведущего мирового производителя SexthSense UK; 2ФС-90Л сенсор ведущего отечественного производителя АналитХимАвтоматика; для измерения больших концентраций угарного газа до 10000 ppm может использоваться сенсор CO-AE производителя AlphaSense UK.
    Описание
  Датчик угарного газа Мак-Д предназначен для определения концентрации газа во взрывоопасных зонах и выдаче сигнала по токовому интерфейсу 4...20 мА на центральный пульт. Датчик конструктивно выполнен из стального нержавеющего цилиндра в котором размещены чувствительный элемент и измерительная схема. Для соединения с коммутационной коробкой датчик имеет соединительную резьбу 3/4 дюйма. Возможно установка датчика без монтажа его в коммутационную коробку, провод выходящий из датчика герметично заделан в корпус датчика и обеспечивает защиту от пыли и влаги на уровне IP67. Для принудительной подачи газа возможна установка камеры для подачи газа. Возможно использование различного набора опций для удобства применения прибора, возможно использование опций как нашего производства так и сторонних производителей.



    Области применения взрывозащищенного датчика газа
– добыча и транспортировка нефти;
– добыча и транспортировка газа;
– нефтеперерабатывающие заводы;
– химические заводы;
– металлургия;
– целлюлозно-бумажная промышленность;
– пищевая промышленность;
– среднее машиностроение;
– оборонная промышленность;
– энергетика;
– водоснабжение;
– канализация;
– утилизация отходов;
– морской и речной транспорт.


    Технические данные взрывозащищенного датчика углерода диоксида:
Диапазон измерения паров углеводородов 0 - 320 мг/м3, как опция 0 - 18000 мг/м3, в случае использования сенсора CO-AE;
Разрешение сигнала 1 мг/м3 ( 50 мг/м3);
Время прогрева 50 сек;
Время отклика 25 сек;
Напряжение питания номинальное 24 Вольт;
Диапазон рабочих напряжений питания от 9 до 30 Вольт;
Потребляемая мощность - не более 0,4 Ватт;
Схема подключения - токовая петля 4...20 мА двух- проводная схема;
Сигнал: 4 мА соответствует 0 мг/м3, 20 мА - 320 мг/м3 углерода диоксида;
Рабочий диапазон температур -50 - +75 градусов Цельсия;
Рабочий диапазон влажности от 20% до 95% без конденсата;
Материал корпуса датчика - AISI 304 нержавеющая сталь;
Габариты датчика - диаметр 42 мм. высота 90 мм.;
Соединительная резьба 3/4 стандартная трубная ISO 7/1;
Взрывозащищенное исполнение с маркировкой 1ExibdIICT4Gb,
прибор поставляется с первичной поверкой;
Гарантия 12 месяцев с даты отгрузки.


  Расчет максимальной длины кабеля до пульта А8М
  Для расчета максимального расстояния между пультом А8М и данным датчиком нужно знать, что сопротивление каждой жилы провода не должно превышать 120 Ом. А зная сопротивление используемого кабеля на расстояние можно вычислить удаленность датчика для конкретного кабеля. Например: сопротивление одной жилы кабеля UTP5E составляет 98 Ом на один километр, тогда максимальное расстояние между датчиком и пультом А8М составит 1200 метров. А если использовать кабель КММ-3-0,35 с сопротивлением 57 Ом на километр, то максимальное расстояние составит 2100 метров. Клеммные колодки позволяют коммутировать провода сечением до 2,5 мм2, сопротивление медного провода сечением 1,5 мм2 составляет 13 Ом на километр, тогда датчик можно отнести на расстояние до 9000 метров.
 Описанные примеры относятся к идеальным случаям, когда кабель представляют сплошным от датчика до пульта. В реальных случаях необходимо учитывать сопротивление контактов и мест сращивания проводов.

    Информация для заказа

  • Мак-Д Exd 0-320 мг/м3 ФГИМ 413415.001-400-013-014.050 ( сенсор Eco-Sure(2e));
  • Мак-Д Exd 0-320 мг/м3 ФГИМ 413415.001-400-013-014.051 ( сенсор 2ФС-90Л);
  • Мак-Д Exd 0-18000 мг/м3 ФГИМ 413415.001-400-013-014.052 ( сенсор CO-AE).

    Опции и аксессуары

    Руководство по эксплуатации.
