Датчик диоксида серы Сапфир-Д, исполнение 014

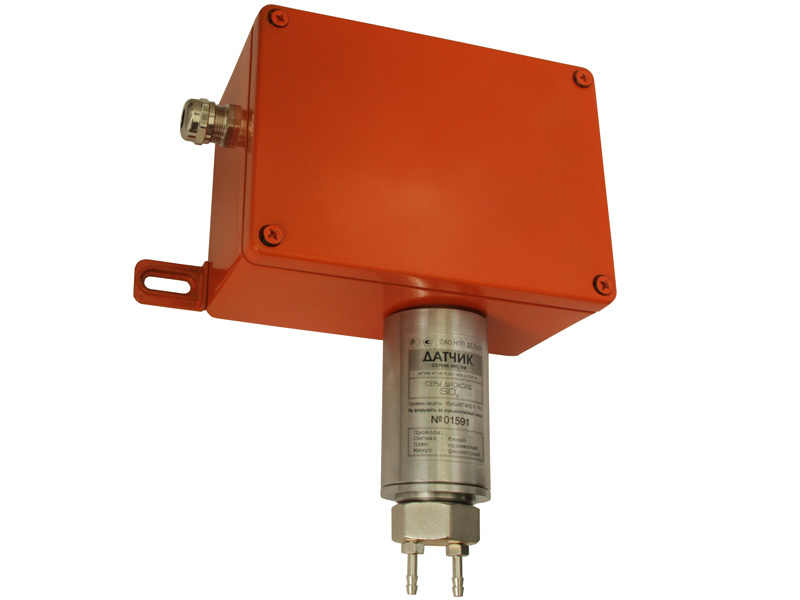

Датчик диоксида серы с опциями: коммутационный модуль КМ-002 и камера поверочная

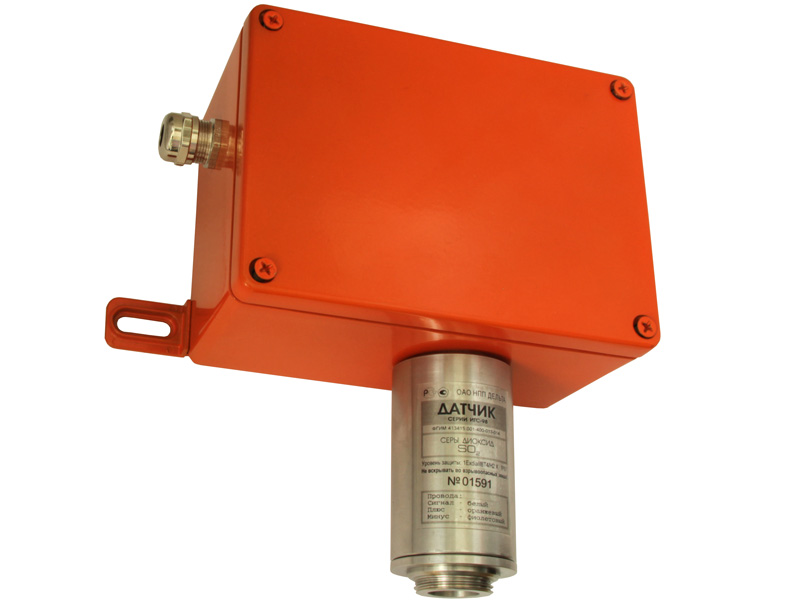

Датчик диоксида серы с опциями: коммутационный модуль КМ-002

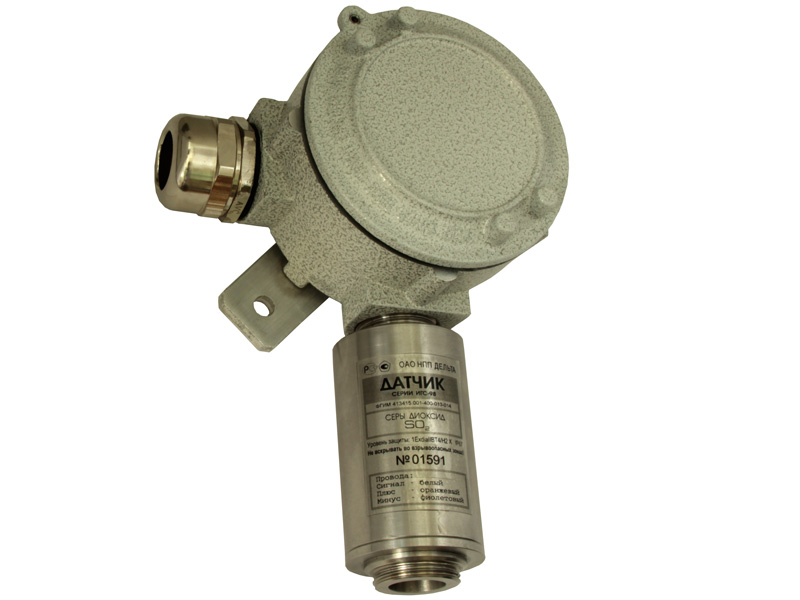

Датчик диоксида серы с опциями: коммутационный модуль КМ-006

  Взрывозащищенный датчик Сапфир-Д, диапазон измерения серы диоксида 0 - 32 мг/м3.
    Назначение
  Взрывозащищенный датчик серы диоксида предназначен для работы во взрывоопасных зонах помещений и наружных установках согласно маркировке взрывозащиты 1ExdibIIBT4+H2X и нормативным документам регламентирующим применение оборудования во взрывоопасных зонах. Уровень взрывозащищенности датчика 1. Категория взрывоопасности смеси II. Для определения концентрации диоксида серы используется электрохимический метод измерения концентрации газа. В датчике используется следующий сенсор SO2/MF-20 ведущего европейского производителя электрохимических сенсоров Membrapor Ch. Среднее время наработки на отказ данного сенсора составляет 18000 часов. В не подключенном состоянии может хранится не более 4000 часов. Также в датчике Сапфир-Д используется сенсор обладающий схожими характеристиками 2S-5Л производства АналитХимАвтоматика Россия.

    Описание
  Датчик диоксида серы Сапфир-Д предназначен для определения концентрации газа во взрывоопасных зонах и выдаче сигнала по токовому интерфейсу 4...20 мА на центральный пульт. Датчик конструктивно выполнен из стального нержавеющего цилиндра в котором размещены чувствительный элемент и измерительная схема. Для соединения с коммутационной коробкой датчик имеет соединительную резьбу 3/4 дюйма. Возможно установка датчика без монтажа его в коммутационную коробку, провод выходящий из датчика герметично заделан в корпус датчика и обеспечивает защиту от пыли и влаги на уровне IP67. Для принудительной подачи газа возможна установка камеры для подачи смеси. Возможно использование различного набора опций для удобства применения прибора, возможно использование опций как нашего производства так и сторонних производителей. Средством измерения считается сам датчик и применяемые опции не изменяют характеристик прибора, за исключением камеры для подачи газа при поверке или при принудительной подаче газовой смеси. Для калибровки прибора необходимо использовать нашего производства. Периодичность поверки данного датчика составляет один год, уход параметров датчика за этот период не превышает погрешность прибора, приведенную в руководстве по эксплуатации прибора.

    Технические данные взрывозащищенного датчика диоксида серы:
Диапазон измерения диоксида серы 0 - 32 мг/м3;
Разрешение сигнала 0,5 мг/м3;
Время прогрева 90 сек;
Время отклика 15 сек;
Напряжение питания номинальное 24 Вольт;
Диапазон рабочих напряжений питания от 9 до 30 Вольт;
Потребляемая мощность - не более 0,4 Ватт;
Схема подключения - токовая петля 4...20 мА двух- проводная схема;
Сигнал: 4 мА соответствует 0 мг/м3, 20 мА - 32 мг/м3 диоксида серы;
Рабочий диапазон температур -30 - +50 градусов Цельсия;
Рабочий диапазон влажности от 20% до 95% без конденсата;
Материал корпуса датчика - AISI 304 нержавеющая сталь;
Габариты датчика - диаметр 42 мм. высота 90 мм.;
Соединительная резьба 3/4 стандартная трубная ISO 7/1;
Взрывозащищенное исполнение с маркировкой 1ExdibIIBT4+H2X,
прибор поставляется с первичной поверкой;
Гарантия 12 месяцев с даты отгрузки.




    Области применения взрывозащищенного датчика газа
– добыча и транспортировка нефти;
– добыча и транспортировка газа;
– нефтеперерабатывающие заводы;
– химические заводы;
– металлургия;
– целлюлозно-бумажная промышленность;
– пищевая промышленность;
– среднее машиностроение;
– оборонная промышленность;
– энергетика;
– водоснабжение;
– канализация;
– утилизация отходов;
– морской и речной транспорт.



  Расчет максимальной длины кабеля до пульта А8М
  Для расчета максимального расстояния между пультом А8М и данным датчиком нужно знать, что сопротивление каждой жилы провода не должно превышать 120 Ом. А зная сопротивление используемого кабеля на расстояние можно вычислить удаленность датчика для конкретного кабеля. Например: сопротивление одной жилы кабеля UTP5E составляет 98 Ом на один километр, тогда максимальное расстояние между датчиком и пультом А8М составит 1200 метров. А если использовать кабель КММ-3-0,35 с сопротивлением 57 Ом на километр, то максимальное расстояние составит 2100 метров. Клеммные колодки позволяют коммутировать провода сечением до 2,5 мм2, сопротивление медного провода сечением 1,5 мм2 составляет 13 Ом на километр, тогда датчик можно отнести на расстояние до 9000 метров.
 Описанные примеры относятся к идеальным случаям, когда кабель представляют сплошным от датчика до пульта. В реальных случаях необходимо учитывать сопротивление контактов и мест сращивания проводов.

    Информация для заказа

  • Сапфир-Д Exd 0-32 мг/м3 ФГИМ 413415.001-400-013-014.250 ( сенсор HCl/M-20);
  • Сапфир-Д Exd 0-32 мг/м3 ФГИМ 413415.001-400-013-014.251 ( сенсор 2S-5Л).

    Опции и аксессуары

    Руководство по эксплуатации.
