Взрывозащищенный датчик метана Марш-Д Exd 0 - 5 %

Датчик метана для взрывоопасных помещений

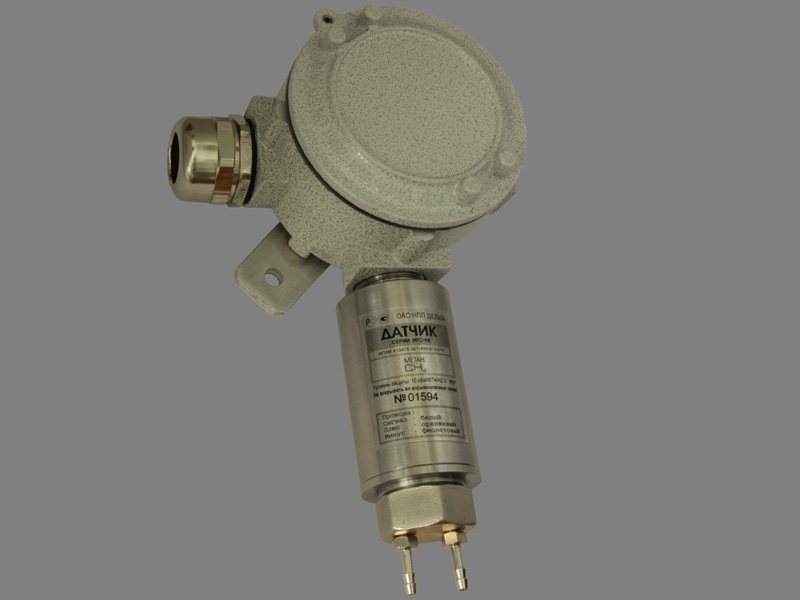

Датчик метана для взрывоопасных помещений с опциями

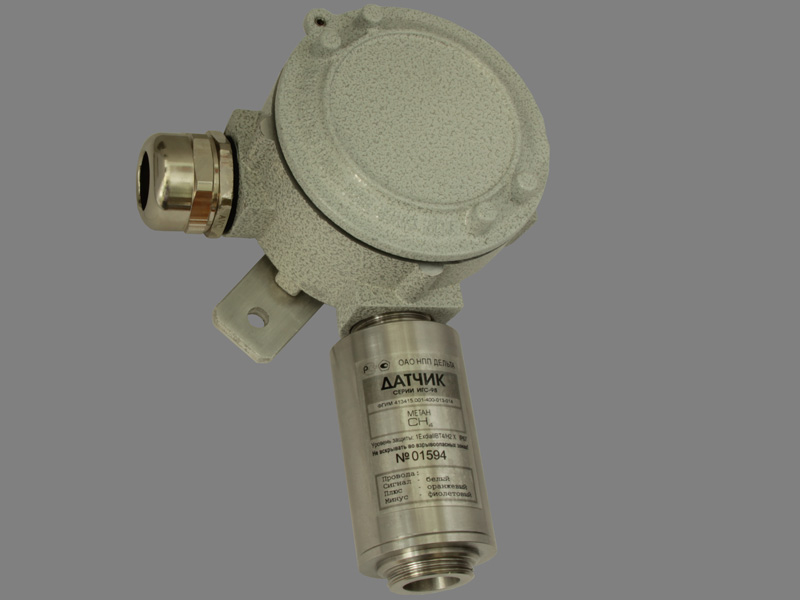

Датчик метана для взрывоопасных помещений с опциями

  Взрывозащищенный датчик газа Марш-Д, диапазон измерения метана CH4 0 - 5 %
    Назначение
  Взрывозащищенный датчик метана предназначен для работы во взрывоопасных зонах помещений и наружных установках согласно маркировке взрывозащиты 1ExdibIIBT4+H2X и нормативным документам регламентирующим применение оборудования во взрывоопасных зонах. Уровень взрывозащищенности датчика 1. Категория взрывоопасности смеси II. Для определения концентрации метана используется оптический метод измерения концентрации газа. Работоспособность данного датчика можно проверять обычной зажигалкой, это не приведет к выходу его из строя. Также датчик Марш-Д устойчив к воздействию следующих компонентов, которые приводят к выходу из строя термокаталитических датчиков: галогенные газы, сульфат водорода, трихлорэтилен, тетрахлорид углерода, силиконовые компаунды, фосфаты и кремнийорганические соединения, тетраэтилсвинец, фосфатный эфир. Ресурс работы сенсора не менее 60 месяцев.
    Описание

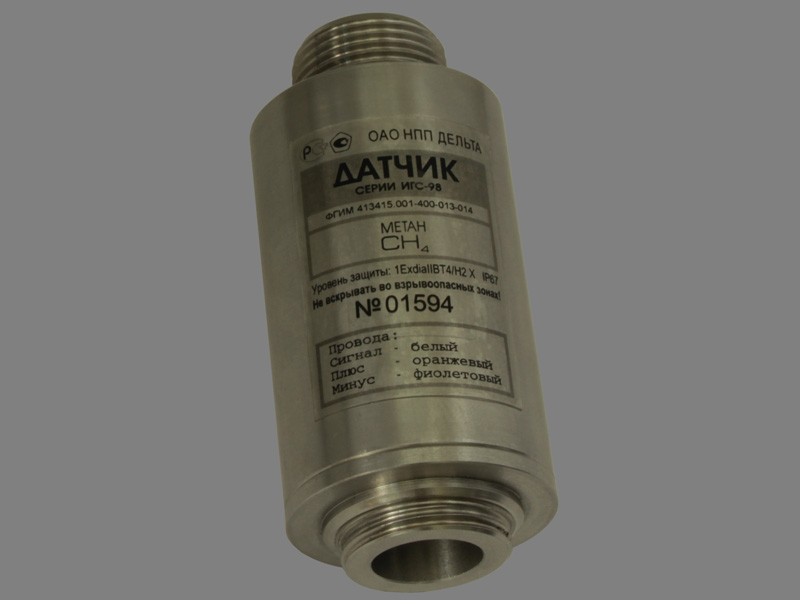

  Датчик газа Марш-Д предназначен для определения концентрации метана во взрывоопасных зонах и выдаче сигнала по токовому интерфейсу 4...20 мА на центральный пульт. Датчик конструктивно выполнен из стального нержавеющего цилиндра в котором размещены чувствительный элемент и измерительная схема. Для соединения с коммутационной коробкой датчик имеет соединительную резьбу 3/4 дюйма. Существует несколько вариантов комплектации взрывозащищенного датчика метана Марш-Д: в исполнении 2 датчик метана вкручен в коробку в которой установлена колодка и к ней подключаются и сам датчик и провода от центрального пульта, в исполнении 3 датчик метана и коробка соединяются кабелем и устанавливаются в помещении независимо. В качестве чувствительного элемента используется сенсор метана MSH-P/HC/5/V/P/F производства Dynament UK.



    Области применения взрывозащищенного датчика газа
– добыча и транспортировка нефти;
– добыча и транспортировка газа;
– нефтеперерабатывающие заводы;
– химические заводы;
– металлургия;
– целлюлозно-бумажная промышленность;
– пищевая промышленность;
– среднее машиностроение;
– оборонная промышленность;
– энергетика;
– водоснабжение;
– канализация;
– утилизация отходов;
– морской и речной транспорт.


    Технические данные взрывозащищенного датчика метана:
Диапазон измерения метана 0 - 5 %;
Разрешение сигнала 0,025 %;
Время прогрева 30 сек;
Время отклика 10 сек;
Напряжение питания номинальное 24 Вольт;
Диапазон рабочих напряжений питания от 9 до 36 Вольт;
Потребляемая мощность - не более 0,9 Ватт;
Схема подключения - токовая петля 4...20 мА трех- проводная схема;
Сигнал: 4 мА соответствует 0%, 20 мА - 3,2% метана;
Рабочий диапазон температур -50 - +75 градусов Цельсия;
Рабочий диапазон влажности от 20% до 95% без конденсата;
Материал корпуса датчика - AISI 304 нержавеющая сталь;
Габариты датчика - диаметр 42 мм. высота 90 мм.;
Соединительная резьба 3/4 стандартная трубная ISO 7/1;
Материал коммутационной коробки SFT-26.1 - коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки KSi13, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный;
Взрывозащищенное исполнение с маркировкой 1ExdibIIBT4+H2X
Прибор поставляется с первичной поверкой;
Гарантия 12 месяцев с даты отгрузки.


  Расчет максимальной длины кабеля до пульта А8М
  Для расчета максимального расстояния между пультом А8М и данным датчиком нужно знать, что сопротивление каждой жилы провода не должно превышать 120 Ом. А зная сопротивление используемого кабеля на расстояние можно вычислить удаленность датчика для конкретного кабеля. Например: сопротивление одной жилы кабеля UTP5E составляет 98 Ом на один километр, тогда максимальное расстояние между датчиком и пультом А8М составит 1200 метров. А если использовать кабель КММ-3-0,35 с сопротивлением 57 Ом на километр, то максимальное расстояние составит 2100 метров. Клеммные колодки позволяют коммутировать провода сечением до 2,5 мм2, сопротивление медного провода сечением 1,5 мм2 составляет 13 Ом на километр, тогда датчик можно отнести на расстояние до 9000 метров.
 Описанные примеры относятся к идеальным случаям, когда кабель представляют сплошным от датчика до пульта. В реальных случаях необходимо учитывать сопротивление контактов и мест сращивания проводов.

    Информация для заказа

  • Марш-Д Exd 0-5% ФГИМ 413415.001-400-013-014.385;
  • Марш-Д Exd 0-100% ФГИМ 413415.001-400-013-014.384.

    Опции и аксессуары

    Руководство по эксплуатации.
