Сенсор диоксида азота 2N2-5Л Аналитхимавтоматика

Ячейка электрохимическая 2N2-5Л, фото вид снизу

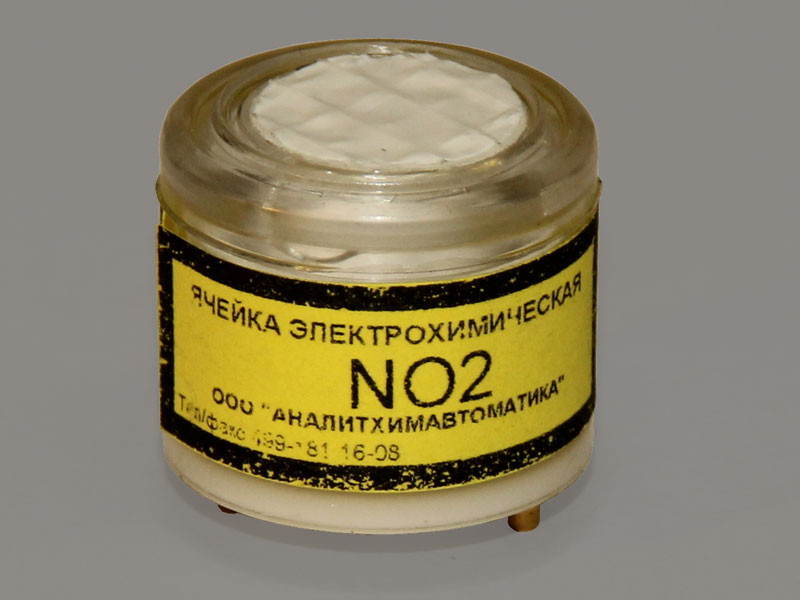

Ячейка электрохимическая 2N2-5Л, фото вид сверху

Электрохимические сенсоры 2N2-5Л - предназначены для работы в составе газоанализаторов диоксида азота, применяющихся для мониторинга рабочей зоны предприятий.
Применяется в следующих наших приборах: стационарных Агат-СВ и Астра-С; переносных Комета-М и Агат-В; в датчиках диоксида азота системы контроля загазованности А-8М.
Маркировка выводов трех- электродного измерительного сенсора
И - измерительный электрод,
В - вспомогательный электрод,
С – сравнительный электрод.
При подаче Диоксида азота вырабатывается электрический ток. Генерируемый ток при этом пропорционален концентрации анализируемого газа. Электролит, потенциал измерительного электрода, катализатор измерительного электрода и материал фильтрующего вещества подобраны исходя из условий оптимального анализа.
Основные технические данные и характеристики:

  • Чувствительность - 850±200 нА/ррm
  • Диапазон измеряемых концентраций - 0—20ppm
  • Разрешение - <0.1ppm
  • Нелинейность выходного сигнала - <5%
  • Время выхода на показания T90 - <40сек.
  • Величина фонового сигнала - 0.2—0.2ppm
  • Рабочий диапазон температур - -20-+50C
  • Дрейф фонового сигнала(+20---+40С) - <0.2ppm
  • Диапазон рабочих давлений - нормальное +-10%
  • Изменение выходного сигнала за 1 месяц - <2%
  • Гарантийный срок службы - 1 год
  • Срок службы - не менее 3лет

Электрохимическая ячейка достигает своих нормированных характеристик после нахождения при потенциале в течение не менее 24 часов.
