Датчик водорода H2 IP65

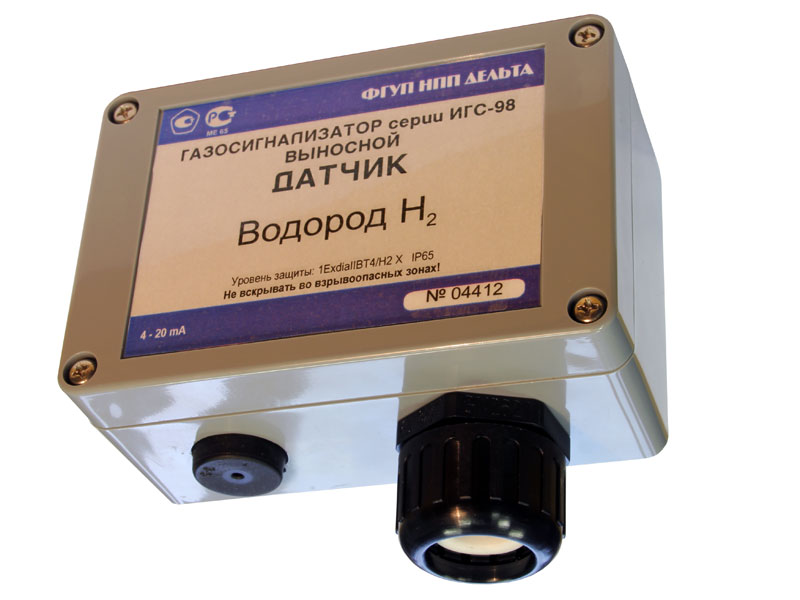

Выносной датчик водорода системы контроля концентрации газов А-8М

  Выносной датчик водорода предназначен для определения концентрации в области рабочей зоны и оповещении о превышении пороговой концентрации. Для связи с центральным пультом используется стандартный трех- проводный токовый интерфейс. К преимуществам данного интерфейса относится высокая надежность и значительная дальность передачи информации.
Термокаталитический чувствительный элемент ДТЭ 1-0, 15-3,0 А1, используемый в данном датчике обеспечивает высокую надежность и точность измерения. Диапазон измерений датчика водорода до 100% НКПР.

  Расчет максимальной длины кабеля до пульта А8М
  Для расчета максимального расстояния между пультом А8М и данным датчиком нужно знать, что сопротивление каждой жилы провода не должно превышать 120 Ом. А зная сопротивление используемого кабеля на расстояние можно вычислить удаленность датчика для конкретного кабеля. Например: сопротивление одной жилы кабеля UTP5E составляет 98 Ом на один километр, тогда максимальное расстояние между датчиком и пультом А8М составит 1200 метров. А если использовать кабель КММ-3-0,35 с сопротивлением 57 Ом на километр, то максимальное расстояние составит 2100 метров. Клеммные колодки позволяют коммутировать провода сечением до 2,5 мм2, сопротивление медного провода сечением 1,5 мм2 составляет 13 Ом на километр, тогда датчик можно отнести на расстояние до 9000 метров.
 Описанные примеры относятся к идеальным случаям, когда кабель представляют сплошным от датчика до пульта. В реальных случаях необходимо учитывать сопротивление контактов и мест сращивания проводов.

  Водород H2 газ без запаха и вкуса при нормальных условиях. Водород легкий газ, в четырнадцать с половиной раз легче воздуха. Свободный водород H2 редко встречается в земных газах. Является пищевой добавкой E949 - упаковочный газ. Входит в список пищевых добавок, допустимых к применению в пищевой промышленности в качестве вспомогательного средства для производства пищевой продукции. Определение водорода. Наиболее важным является определение концентрации водорода до уровня НКПР. С этой целью применяются термокаталитические датчики водорода. Их отличают высокая надежность и быстрота определения концентрации, всего пять секунд. Для определения более низких концентраций до 5000 ppm. применяют электрохимические датчики водорода.

  • Защита корпуса.
    Корпус датчика выполнен с классом пыле- влагозащиты IP65. Что означает класс защиты IP65? Цифра 6 индекса означает, что проникновение пыли предотвращено полностью. Цифра 5 индекса означает, что струя воды, выбрасываемая в любом направлении на оболочку, не оказывает вредного воздействия на изделие. Таким образом, класс защиты IP65 подразумевает пыленепроницаемый корпус датчика с защитой от направленной струи воды.
  • Условия эксплуатации датчика:
    -температура окружающей среды от минус 30 до плюс 50 градусов Цельсия;
    -относительная влажность воздуха от 30 до 95 процентов без конденсата;
    -атмосферное давление от 98 до 105 кПа.
  • Государственная поверка.
    Средства измерения подлежат периодической поверке государственной метрологической службой как измерительные приборы. Поверка проводится по утвержденной методике ФГИМ 413415.001МП. При поверке разрешается снимать датчики и проводить настройку и испытания в специализированной организации. Ознакомится с нашими услугами по осуществлению настройки приборов и предоставлению их в метрологические службы можно здесь.
