Датчик пропана C3H8 IP65

Газоанализатор пропана

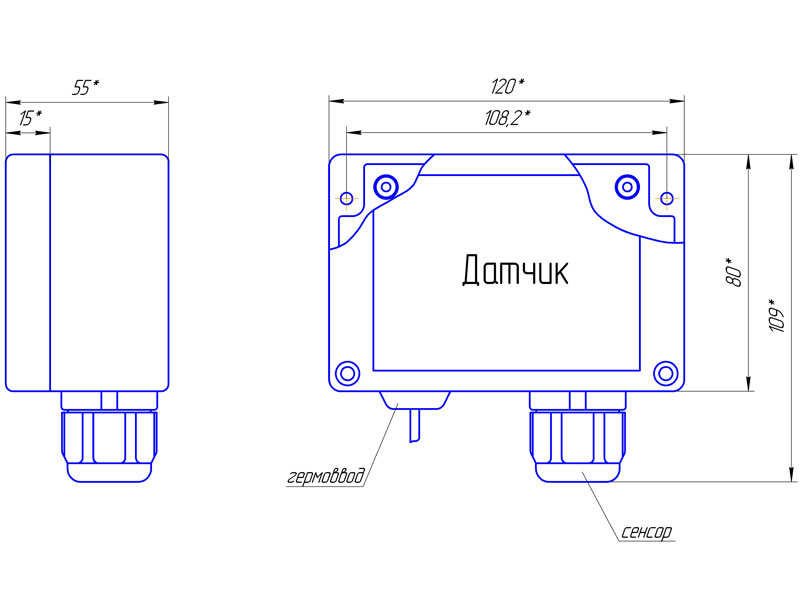

Габаритный чертеж выносного датчика пропана, исполнение IP65

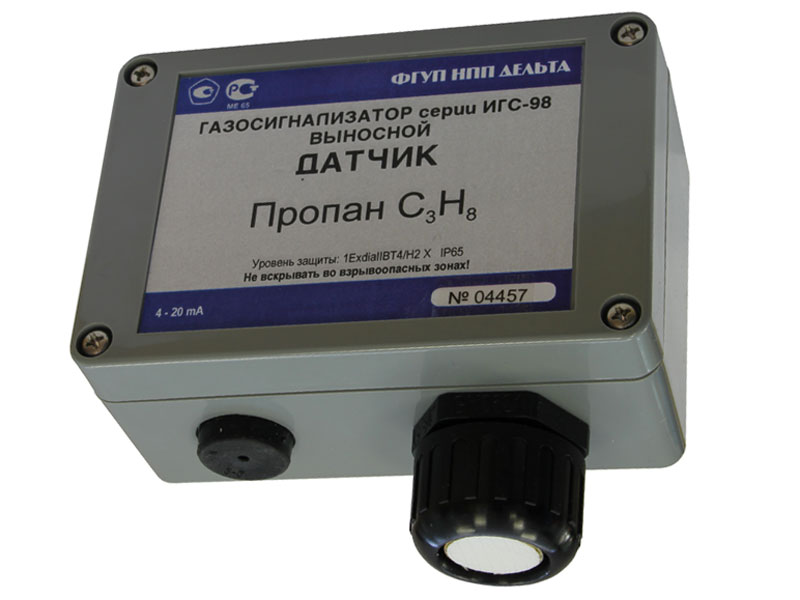

  Датчик пропана с токовым сигналом 4-20 мА предназначен для для определения концентрации газа в рабочей зоне. Диапазон измерения пропана 0-2 %. Для передачи сигнала к пульту используется стандартный токовый интерфейс. В связи с этим возможно подключение датчика к пультам сторонних производителей. Коэффициенты для перевода тока в концентрацию газа приведены в паспорте и руководстве по эксплуатации. Для коммутации датчика используется клеммная колодка расположенная внутри прибора. Небольшие габариты 120х110х55 мм. позволяют устанавливать датчик в труднодоступных местах.
    В настоящее время в наших приборах используются следующие сенсоры пропана:

  • RS4-CHTC-100 (Россия) - термокаталитический сенсор с диапазоном измерения до 2% обьема в воздухе;
  • KGS 701(Корея) - термокаталитический сенсор с диапазоном измерения до 2% обьема в воздухе;
  • MSH-P/HC/5/V/P/F propane (Dynament UK) - оптический сенсор с диапазоном измерения до 2% обьема в воздухе;
  • MSH-P/HHC/5/V/P/F propane (Dynament UK)- оптический сенсор с диапазоном измерения до 100% обьема.

  Оптический чувствительный элемент датчика пропана используемый в датчиках пропана имеет следующие преимущества по сравнению с термокаталитическим. Первое это среднее время наработки на отказ 40000 часов против 9000 часов. Второе возможность измерения концентраций выше НКПР без последствий для работоспособности сенсора, при подаче на термокаталитический сенсор пропана концентраций газа выше НКПР высока вероятность выхода его из строя.
Самодиагностика датчика пропана. При работе датчик постоянно контролирует работоспособность чувствительного сенсора и при выходе его из строя выдает сигнал неисправности на центральный пульт. На пульте А-8М это отображается миганием зеленого светодиода соответствующего канала, надписью на индикаторе и срабатыванием реле информирующем о неисправности в системе.
  Особенности монтажа датчика пропана. Пропан и смесь пропан бутан, для измерения которых и предназначен данный датчик, тяжелее воздуха, поэтому целесообразней устанавливать датчики низко непосредственно над полом.
  Основные технические характеристики работы датчика пропана приведены в руководстве по эксплуатации на данный прибор.

  Расчет максимальной длины кабеля до пульта А8М
  Для расчета максимального расстояния между пультом А8М и данным датчиком нужно знать, что сопротивление каждой жилы провода не должно превышать 120 Ом. А зная сопротивление используемого кабеля на расстояние можно вычислить удаленность датчика для конкретного кабеля. Например: сопротивление одной жилы кабеля UTP5E составляет 98 Ом на один километр, тогда максимальное расстояние между датчиком и пультом А8М составит 1200 метров. А если использовать кабель КММ-3-0,35 с сопротивлением 57 Ом на километр, то максимальное расстояние составит 2100 метров. Клеммные колодки позволяют коммутировать провода сечением до 2,5 мм2, сопротивление медного провода сечением 1,5 мм2 составляет 13 Ом на километр, тогда датчик можно отнести на расстояние до 9000 метров.
 Описанные примеры относятся к идеальным случаям, когда кабель представляют сплошным от датчика до пульта. В реальных случаях необходимо учитывать сопротивление контактов и мест сращивания проводов.

  • Защита корпуса.
    Корпус датчика выполнен с классом пыле- влагозащиты IP65. Что означает класс защиты IP65? Цифра 6 индекса означает, что проникновение пыли предотвращено полностью. Цифра 5 индекса означает, что струя воды, выбрасываемая в любом направлении на оболочку, не оказывает вредного воздействия на изделие. Таким образом, класс защиты IP65 подразумевает пыленепроницаемый корпус датчика с защитой от направленной струи воды.
  • Условия эксплуатации датчика:
    -температура окружающей среды от минус 30 до плюс 50 градусов Цельсия;
    -относительная влажность воздуха от 30 до 95 процентов без конденсата;
    -атмосферное давление от 98 до 105 кПа.
  • Государственная поверка.
    Средства измерения подлежат периодической поверке государственной метрологической службой как измерительные приборы. Поверка проводится по утвержденной методике ФГИМ 413415.001МП. При поверке разрешается снимать датчики и проводить настройку и испытания в специализированной организации. Ознакомится с нашими услугами по осуществлению настройки приборов и предоставлению их в метрологические службы можно здесь.


Для заказа данного прибора рекомендуется следующий порядок действий:

  1. Скачайте бланк заказа
  2. Заполните бланк заказа, при наличие вопросов обращайтесь к нам, мы Вам поможем: +7(499)1531341, +7(499)1544196 или +7(499)1536121, Skype: alliexy70
  3. Пришлите оформленный бланк заказа любым удобным для Вас способом: E-mail: zakaz@deltainfo.ru; факс +7(495)4502748; ICQ 608026763; Skype: alliexy70
