Датчик метанола CH3OH Мальва-Д Exd, исполнение 014

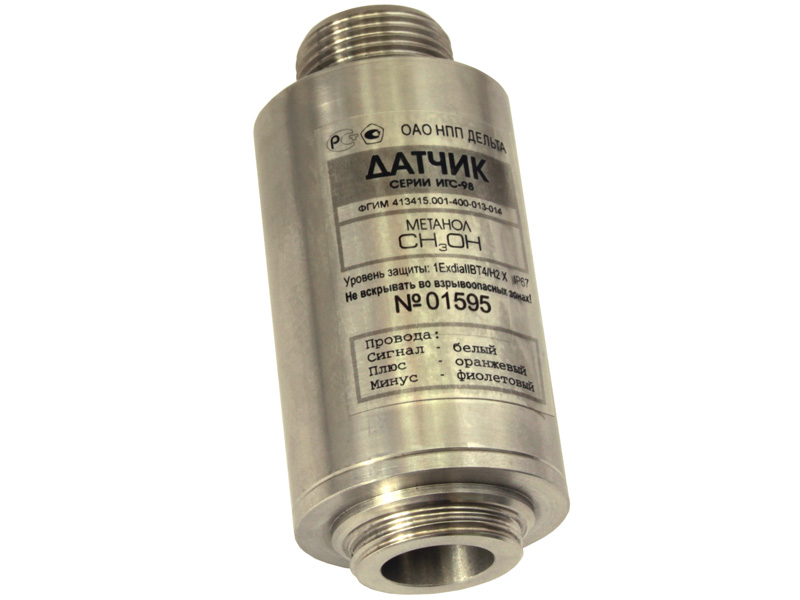

Датчик метанола Мальва-Д

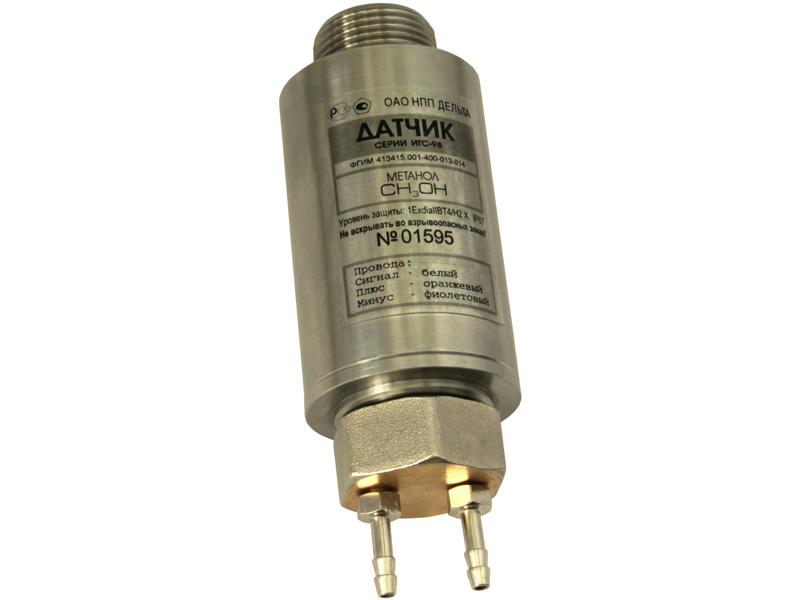

Датчик метанола Мальва-Д с камерой для принудительной подачи газа

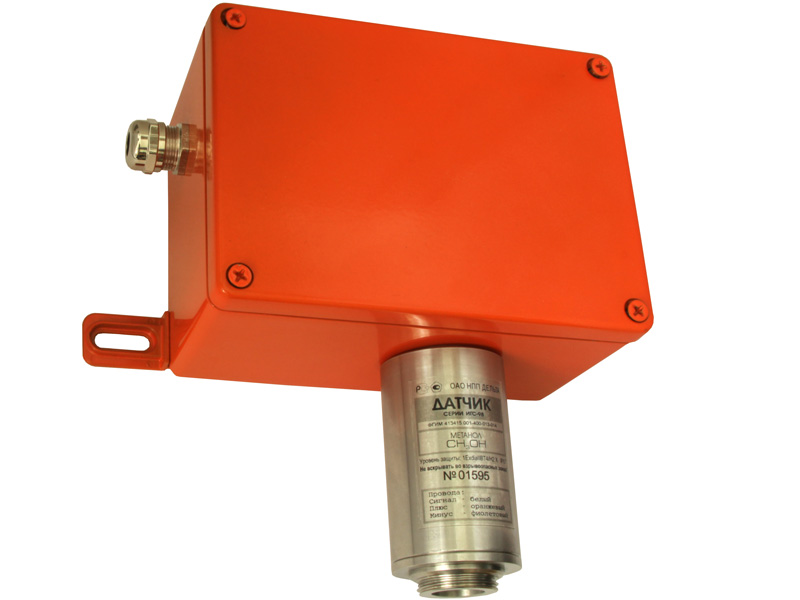

Датчик метанола CH3OH с коммутационным модулем КМ-002

  Взрывозащищенный датчик газа Мальва-Д, диапазон измерения метанола CH3OH 0 - 32 мг/м3
    Назначение
  Взрывозащищенный датчик метанола предназначен для работы во взрывоопасных зонах помещений и наружных установках согласно маркировке взрывозащиты 1ExdibIIBT4+H2X и нормативным документам регламентирующим применение данного оборудования во взрывоопасных зонах. Уровень взрывозащищенности датчика 1. Категория взрывоопасности смеси II. Для определения концентрации метанола используется электрохимический метод измерения концентрации газа при котором концентрация газа выдается датчиком в виде тока. Метанол другие названия: метиловый спирт, древесный спирт, карбинол, метилгидрат, гидроксид метила. Является простейшим одноатомным спиртом, в природе практически не встречается. В обычных условиях бесцветная, легколетучая, горючая жидкость с запахом напоминающим запах этилового спирта. ПДК метанола составляет 5 мг/м3.  Из-за высокой токсичности опасен не только сам метанол но и жидкости на его основе. Наиболее легкая форма отравления характеризуется наличием головной боли, общей слабостью, недомоганием, ознобом, тошнотой, рвотой. Приём внутрь 5—10 мл метанола приводит к тяжёлому отравлению, а 30 мл и более — к смерти. Может применяется в составе систем сбора информации для контроля за содержанием метанола в рабочей зоне, для управления технологическими процессами возможна принудительная подача газовой смеси к датчику.



    Области применения взрывозащищенного датчика газа
– добыча и транспортировка нефти;
– добыча и транспортировка газа;
– нефтеперерабатывающие заводы;
– химические заводы;
– металлургия;
– целлюлозно-бумажная промышленность;
– пищевая промышленность;
– среднее машиностроение;
– оборонная промышленность;
– энергетика;
– водоснабжение;
– канализация;
– утилизация отходов;
– морской и речной транспорт.


    Описание
  Датчик газа Мальва-Д предназначен для определения концентрации метанолав во взрывоопасных зонах и выдаче сигнала по токовому интерфейсу 4...20 мА на центральный пульт. Датчик конструктивно выполнен из стального нержавеющего цилиндра в котором размещены чувствительный элемент и измерительная схема. Для соединения с коммутационной коробкой датчик имеет соединительную резьбу 3/4 дюйма. Существует несколько вариантов комплектации взрывозащищенного датчикаметанола Мальва-Д: в одном исполнении датчик метанола закреплен в коробку в которой установлены проходные колодки и к ним подключаются и сам датчик и провода от центрального пульта, в другом исполнении датчик метанола и коробка соединяются кабелем и устанавливаются в помещении независимо. В качестве чувствительного элемента используется сенсор метанола 2-FE5 0 - 32 мг/м3 производства Dart Sensors UK.

    Технические данные взрывозащищенного датчика метанола:
Диапазон измерения метанола 0 - 32 мг/м3;
Разрешение сигнала 0,5 мг/м3;
Время прогрева 60 сек;
Время отклика 30 сек;
Напряжение питания номинальное 24 Вольт;
Диапазон рабочих напряжений питания от 9 до 30 Вольт;
Потребляемая мощность - не более 0,5 Ватт;
Схема подключения - токовая петля 4...20 мА двух- проводная схема;
Сигнал: 4 мА соответствует 0%, 20 мА - 32 мг/м3 метанола;
Рабочий диапазон температур -50 - +75 градусов Цельсия;
Рабочий диапазон влажности от 20% до 95% без конденсата;
Материал корпуса датчика - AISI 304 нержавеющая сталь;
Габариты датчика - диаметр 42 мм. высота 90 мм.;
Соединительная резьба 3/4 стандартная трубная ISO 7/1;
Взрывозащищенное исполнение с маркировкой 1ExdibIIBT4+H2X
Прибор поставляется с первичной поверкой;
Гарантия 12 месяцев с даты отгрузки.


  Расчет максимальной длины кабеля до пульта А8М
  Для расчета максимального расстояния между пультом А8М и данным датчиком нужно знать, что сопротивление каждой жилы провода не должно превышать 120 Ом. А зная сопротивление используемого кабеля на расстояние можно вычислить удаленность датчика для конкретного кабеля. Например: сопротивление одной жилы кабеля UTP5E составляет 98 Ом на один километр, тогда максимальное расстояние между датчиком и пультом А8М составит 1200 метров. А если использовать кабель КММ-3-0,35 с сопротивлением 57 Ом на километр, то максимальное расстояние составит 2100 метров. Клеммные колодки позволяют коммутировать провода сечением до 2,5 мм2, сопротивление медного провода сечением 1,5 мм2 составляет 13 Ом на километр, тогда датчик можно отнести на расстояние до 9000 метров.
 Описанные примеры относятся к идеальным случаям, когда кабель представляют сплошным от датчика до пульта. В реальных случаях необходимо учитывать сопротивление контактов и мест сращивания проводов.

    Информация для заказа

  • Мальва-Д Exd 0-32 мг/м3 ФГИМ 413415.001-400-013-014.321.

    Опции и аксессуары

    Руководство по эксплуатации.


 Маркировка взрывозащиты 1ExdibIIBT4+H2X, что это значит?

  • 1 - уровень взрывозащиты, взрывозащищенное электрооборудование, в котором взрывозащита обеспечивается как при нормальном режмие работы, так и при признанных вероятных повреждениях, определяемых их условиями эксплуатации;
  • Ex — символ взрывозащищенного оборудования;
  • d ib — тип защиты, это изделие имеет класс взрывозащиты ib "искробезопасная электрическая цепь" и может устанавливаться во взрывоопасной зоне. Вид взрывозащиты d "взрывонепроницаемая оболочка" относится к сенсору и достигается размещением чувствительных элементов в неразборную оболочку из корпуса и огнепреградителя;
  • IIB+H2 — группа взрывоопасности газов и паров, типичный представитель этой группы водород, соответственно включает все газы до водорода по возрастанию взрывоопасности;
  • T4 — температурный класс, максимально допустимая температура на поверхности прибора 135 градусов С;
  • X - специальные условия применения, при эксплуатации выносного датчика необходимо соблюдать следующие условия
    1. запрещается проводить заряд блоков питания переносного и индивидуального газоанализаторов во взрывоопасных зонах;
    2. выносной датчик, переносной и индивидуальный газоанализатор следует оберегать от ударов и падений;
    3. монтаж стационарного газосигнализатора с выносным датчиком должен осуществляться согласно условиям, указанным в руководстве по эксплуатации.
