Датчик диоксида серы SO2 IP65

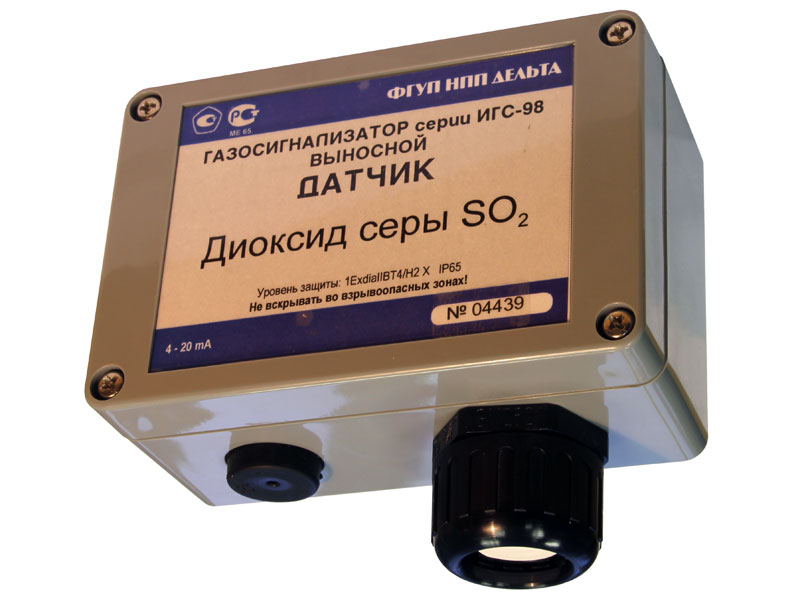

Датчик диоксида серы системы концентрации контроля газа А-8М

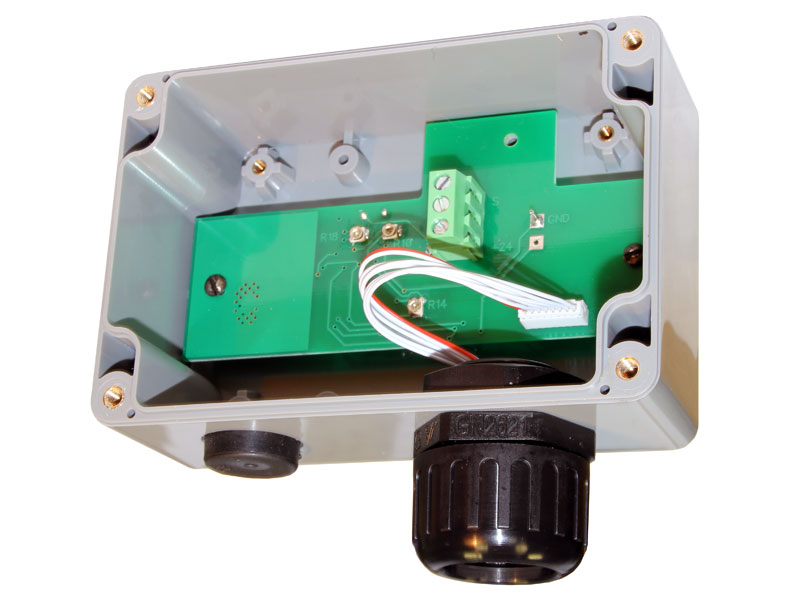

Датчик диоксида серы системы концентрации А-8М, без крышки
Габаритный чертеж датчика диоксида серы

Датчик диоксида серы определяет концентрацию диоксида серы и передает информацию на пульт сбора и обработки информации. Для передачи данных используется высоконадежный двух-проводный токовый интерфейс 4-20мА. Дальность передачи информации зависит только от качества кабеля. Использование стандартного сигнала позволяет подключать датчик к пультам других производителей, использующим тот же интерфейс для связи.

  В настоящее время в наших приборах используются следующие сенсоры SO2:

  • сенсор диоксида серы SO2/MF-20 производства Membrapor, диапазон измерения до 20 ppm., ссылка на datasheet;
  • сенсор диоксида серы 2S-5Л производства Аналитхимавтоматика (Россия), диапазон измерения до 20 ppm;
  • сенсор диоксида серы SO2-AE Sulfur Dioxide Sensor производства Alphasense (UK), диапазон измерения до 2000 ppm. Данный сенсор применяется для определения больших концентраций.

Информация для справки 1 ppm при нормальных условиях 2,66 мг/м3

Для различных областей применения возможно использование других датчиков. Высокое качество сенсоров позволяет добиваться отличных характеристик для всего датчика. Диапазон измерения до 20 ppm. Определение диоксида серы в воздухе рабочей зоны проводится непрерывно и с большой точностью. Метод определения диоксида серы амперометрический. ПДК диоксида серы в рабочей зоне 2 мг/м3. Диоксид серы зарегистрирован в качестве добавки пищевой E220.

  Расчет максимальной длины кабеля до пульта А8М
  Для расчета удаленности датчика от пульта необходимо знать следующее: максимальное сопротивление кабеля до датчика (в одну сторону) не должно превышать 250 Ом. Для примера, если использовать провод UTP5E (одну витую пару), сопротивление одной жилы которого составляет 98 Ом на километр, то получим максимальное расстояние до датчика в 2500 метров. А если использовать провод КММ-2-0,35 с сопротивлением жилы 57 Ом на километр, то максимально расстояние до датчика от центрального пульта составит 4300 метров.

  • Защита корпуса.
    Корпус датчика выполнен с классом пыле- влагозащиты IP65. Что означает класс защиты IP65? Цифра 6 индекса означает, что проникновение пыли предотвращено полностью. Цифра 5 индекса означает, что струя воды, выбрасываемая в любом направлении на оболочку, не оказывает вредного воздействия на изделие. Таким образом, класс защиты IP65 подразумевает пыленепроницаемый корпус датчика с защитой от направленной струи воды.
  • Условия эксплуатации датчика:
    -температура окружающей среды от минус 30 до плюс 50 градусов Цельсия;
    -относительная влажность воздуха от 30 до 95 процентов без конденсата;
    -атмосферное давление от 98 до 105 кПа.
  • Государственная поверка.
    Средства измерения подлежат периодической поверке государственной метрологической службой как измерительные приборы. Поверка проводится по утвержденной методике ФГИМ 413415.001МП. При поверке разрешается снимать датчики и проводить настройку и испытания в специализированной организации. Ознакомится с нашими услугами по осуществлению настройки приборов и предоставлению их в метрологические службы можно здесь.
