CH2O/M-20 электрохимический сенсор формальдегида Membrapor
Электрохимический сенсор формальдегида CH2O/M-10 имеет трех- электродную компоновку. Применяется в следующих наших приборах: стационарных Флора-СВ и Флора-С; переносных Комета-М и Флора-В; в датчиках формальдегида системы контроля загазованности А-8М.
За все время использования зарекомендовал себя, как надежный сенсор с очень высокой повторяемостью параметров у разных сенсоров из разных партий. Полностью соответствует заявленным характеристикам. К минусам можно отнести высокую перекрестную чувствительность к угарному газу.

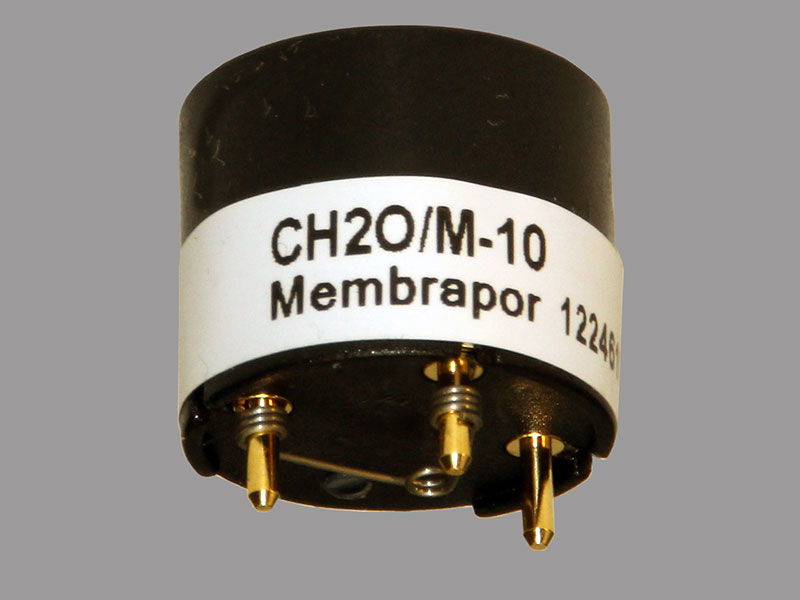

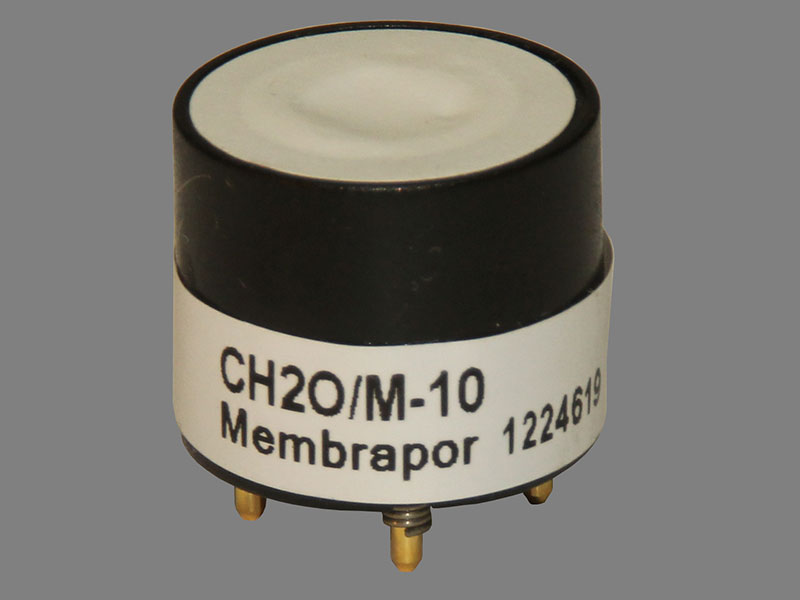

Корпус сенсора выполнен в стандартизованном корпусе миниатюрного размера: высотой 17 мм., диаметром 20 мм. Сенсор имеет три вывода: первый S - sense или W - worker измерительный вывод; второй С - counter сравнительный выход; третий R - reference вспомогательный вывод.
Основные технические характеристики сенсора CH2O/M-10:
- Диапазон измерения 0 – 10 ppm
- Максимальная измеряемая концентрация 30 ppm
- Среднее время наработки на отказ 24 месяца
- Выходной сигнал 4600 ± 1200 nA/ppm
- Разрешение 0.01 ppm
- Температурный диапазон - 20 °C до 50 °C
- Рабочий диапазон давления Нормальное ± 10%
- Коэффициент влияния давления Нет данных
- Время отклика T50 < 80 сек.
- Рабочий диапазон влажности 15 % до 90 % без конденсации
- Шум нуля 0 ppm ± 0.1 ppm
- Максимальный дрейф нуля (+20°C до +40°C) - 0.25 ppm
- Временной дрейф сигнала < 2% за 6 месяцев
- Рекомендуемая нагрузка 10 Ом
- Напряжение питания Не требуется
- Стабильность сигнала < 2 % значения
- Линейность < 1 % полной шкалы
- Влияние влажности < только резкое изменение приводит к кратковременному изменению показаний
- Масса ~ 5.4 г.
- Время хранения в контейнере 6 месяцев
- Рекомендуемая температура хранения - +5 °C – +20 °C
- Гарантия производителя 12 месяцев с даты отгрузки
Информация для справки 100 ppm формальдегида соответствует при нормальных условиях 124 мг/м3
Таблица 1. Перекрестная чувствительность с другими газами
Подаваемый газ | Концентрация | Сигнал |
---|---|---|
Угарный газ СО | 20 ppm | 4 ppm |
Водород H2 | 200 ppm | 4 ppm |
Диоксид серы SO2 | 20 ppm | 0 ppm |
Сероводород H2S | 20 ppm | 0 ppm |
Оксид азота NO | 20 ppm | 0 ppm |
Диоксид азота NO2 | 20 ppm | 0 ppm |
Углекислый газ CO2 | 2 % | 0 ppm |
Моносилан SiH4 | 10 ppm | 0 ppm |
Хлор Cl2 | 10 ppm | 0 ppm |
